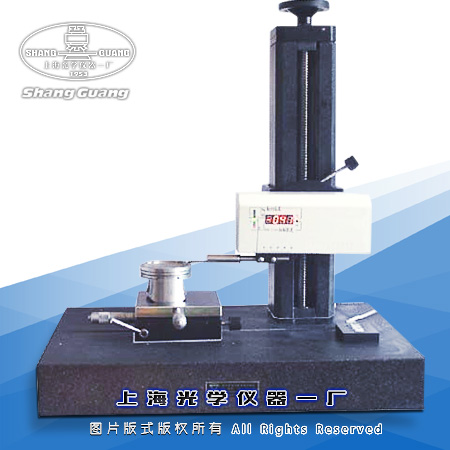

表面粗糙度輪廓儀 SG-5C
一、產品簡介
SG-5C粗糙度輪廓儀廣泛應用于機械加工、汽車、軸承、機床、摸具、精密五金、光學加工等行業。儀器驅動箱提供了一個行程為100毫米長的高精度直線基準導軌，傳感器沿導軌作直線運動，位移量通過精密光柵位移傳感器進行數據采集。驅動箱可通過水平調節鈕作±10度的水平調整，并可分別通過控制箱的操作鍵或軟件界面進行水平和垂直方向的移動。儀器帶有電腦及專用測量軟件，在WINDOWS XP操作系統下的測量軟件操作直觀方便，功能豐富。
SG-5C粗糙度輪廓儀可測量各種精密機械零件的粗糙度和輪廓形狀參數。用擬合法可評定半徑、兩圓中心距角度、距離等。從而可測量直線度、凸度、溝心距、傾斜度、垂直距離、水平距離、臺階等形狀參數。
二、技術規格
粗糙度測量 | |
測試參數 | Ra,,Rz,RS,RSm,Rp,Rv,Rq,Rt,Rmax,D, Rmr曲線等 |
粗糙度測量范圍 | Ra 0.01 - 10 μm |
取樣長度 | L: 0.08, 0.25, 0.8, 2.5,8mm |
評定長度 | 1L-5L可任意長度 |
較小顯示值 | 0.001um |
范圍與分辨率之比 | 65,536:1 |
示值誤差 | ± 5 % |
測量工件較大高度 | 300mm |
采樣速度 | 0.5 mm/sec，1mm/sec |
移動速度 | 2 mm/sec |
軸向測量范圍 | 100mm |
小孔測量范圍 | ≥ф5 mm |
可調工作臺 | 旋轉角度：±10度 擺動范圍：±10度 X-Y移動范圍： 15 mm |
輪廓測量 | |
測量范圍 | X：100mm Z：10mm |
傳感器量程 | X：100mm Z：10mm |
范圍與分辨率之比 | 65,536:1 |
半徑誤差 | 0.1%-1.0% |
使用范圍 | X：100mm Z: 370mm |
凈重 | 110 Kg |
尺寸 | 620mm*400mm*720mm |
